一、概述

電力系統中運行著大量的高壓電氣設備，其運行是影響電力系統、穩定和經濟運行的關鍵因素，隨著電力系統電壓等級的提高和設備容量的不斷增大，人們對供電可靠性提出了越來越高的要求。近年來，高壓電氣設備運行缺陷或故障已經成為設備事故的主要原因之一，且許多事故是在無任何先兆的情況下發生的，這說明了目前的常規試驗方法和試驗周期仍存在一定的局限性，一些事故的先兆信息不能及時捕捉到。為了提高高壓電氣設備運行的可靠性，對高壓電氣設備實現狀態在線監測已成為一種趨勢。

傳統的定期檢修試驗的方法具有較大的盲目性和局限性，一般需要停電才能試驗，存在檢修工作量大、不能實時掌握設備的性能狀況等缺點。在線監測技術是利用各種類型的傳感器對反映設備絕緣狀況的信息進行采集，通過模擬和數字的轉換后將監測到的信息再交給上位機進行處理，后在人機界面上以圖像化、數字化的方式及時的顯示設備的絕緣狀態趨勢，使運行管理部門對運行中的電氣設備的絕緣狀態進行及時的掌握，根據監測結果制定檢修策略和周期，實現高壓電氣設備的狀態檢修，是未來高壓電氣設備科學管理維護發展的方向。

1.1 NORTEK GIMS-LM 容性設備在線監測系統裝置簡述

NORTEK GIMS-LM 容性設備在線監測系統裝置是一款具有高精度、高可靠性、功能完善，具有完全自主知識產權的容性設備在線監測系統新一代產品。

NORTEK GIMS-LM 容性設備在線監測系統采用模塊化設計，創新性的硬件構架，新穎的軟件算法,實現了監測系統的靈活配置，能夠適應不同類型、不同電壓等級的高壓電氣設備，符合高壓設備絕緣狀態在線監測的發展趨勢。

NORTEK GIMS-LM 容性設備在線監測系統裝置是監測高壓電氣設備運行狀態下各種運行參數的綜合裝置，監測范圍涵蓋了容性設備、變壓器鐵芯及夾件、母線電壓、金屬氧化物避雷器等高壓電氣設備。

NORTEK GIMS-LM 容性設備在線監測系統采用模塊化結構設計，裝置配置靈活，既可以組成綜合在線監測系統，也可以單獨組成容性設備在線監測系統，避雷器在線監測系統，變壓器鐵芯及夾件在線監測系統，攜帶型帶電監測系統的裝置。

NORTEK GIMS-LM 容性設備在線監測系統裝置是為運行中的高壓電容型設備及避雷器等設備開展在線檢測而設計制造的系列產品，本系列產品可廣泛應用于運行中的 66kV 及以上電壓等級的電流互感器、電壓互感器、變壓器套管、耦合電容器、避雷器等電氣設備進行在線或帶電測試。

NORTEK GIMS-LM 容性設備在線監測系統分集中型、攜帶型、無線型三種制式。三種制式產品只是外觀結構和功能及模式不同，其檢測原理，性能完全相同，其裝置核心部件均為同一款主板，完全通用和互換。

1.2 系統裝置特點

⑴ 電流信號和電壓信號經過隔離后輸入裝置，可靠；

⑵ 現場施工、接線簡單，安裝方便；

⑶ 裝置采用同步采樣技術，PT 二次信號無需接入到監測裝置，由電壓監測裝置就地將 PT 二次信號數字化后經 RS485 傳輸?shù)奖O(jiān)測裝置進行同步測量，可靠；

⑷ 系統具有存儲功能，所有監測數據可保存；

⑸ 系統核心部件測量主板具備即插即用（測量主板上無任何電流、電壓或介損值校準調節器件及需要系統軟件對其校準設置），具備更換后的測量主板與原測量主板監測數據的一致性，互換性強(電流、電壓主板通用)，可帶電插拔更換；

⑹ 系統具備故障診斷、數據分析、越限報警；

⑺ 系統測量間隔 24 小時內任意設置；

⑻ 套管監測裝置中預留套管預防性試驗接線端子，預防性試驗時解開接地端子電纜接地端，即可接入試驗儀器做預防試驗工作，試驗結束恢復即可。

二、 NORTEK GIMS-LM 容性設備在線監測系統

2.1 監測范圍

NORTEK GIMS-LM 容性設備在線監測系統裝置是一套綜合型絕緣在線監測系統，可連續、實時監測66kV及 以上電壓等級的容性設備（含容性套管、電流互感器、電容式電壓互感器、CVT等）及金屬氧化物避雷器、變壓器鐵芯等高壓電氣設備的介質損耗、泄漏電流、電容量、阻性電流、接地電流、母線電壓等運行參數，及時掌握被監測設備的絕緣狀況，并由故障診斷系統軟件及早發現潛伏故障，提出預警，從而為監測設備的狀態診斷提供依據。

2.2 系統構成

系統主要由信號傳感器、電流監測裝置、電壓監測裝置、主控單元、環境單元、主機系統（主屏）、通信模塊及各類信號電纜等構成。

系統可根據用戶需求靈活組態成多種類型的在線監測系統裝置，如綜合監測系統，容性設備監測系統、避雷器監測系統等等。

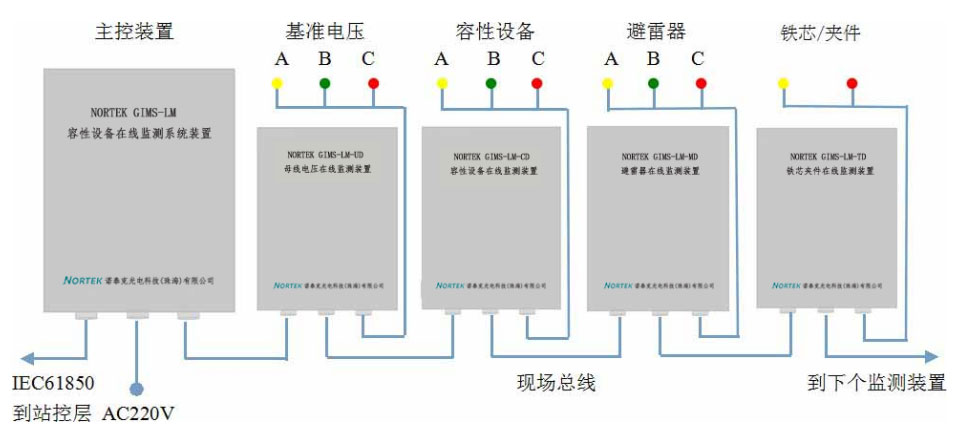

系統組態結構示意圖：

系統具備接入其它在線監測裝置的能力，組成在線監測集成監測系統，使用一臺主機服務器對變電站所有在線監測裝置實現集中管理，數據集中處理和傳輸，信息共享。

2.4 系統部件名稱型號

2.5 系統功能

可實現對運行的容性設備、變壓器鐵芯、夾件、避雷器等設備實施在線監測、數據存儲、分析、遠程通信。

系統能自動在線進行狀態信息采集、計算、通訊、存儲、分析和診斷； 系統具有自檢、異常提示和復位功能；

系統具備遠程傳輸訪問功能。

系統可擴展變壓器色譜、微水、局放，GIS 局放、斷路器、SF6 微水、測溫等功能。

2.6 系統特點

⑴ 電流信號和電壓信號經過隔離后輸入裝置，可靠；

⑵ 現場施工、接線簡單，安裝方便；

⑶ 裝置采用同步采樣技術，PT 二次信號無需接入到監測裝置，由電壓監測裝置就地將PT 二次信號數字化后經 RS485 傳輸?shù)奖O(jiān)測裝置進行同步測量；

⑷ 系統具有存儲功能，所有監測數據可保存；

⑸ 系統核心部件測量主板具備即插即用（測量主板上無任何電流、電壓或介損值校準調節器件及需要系統軟件對其校準設置），具備更換后的測量主板與原測量主板監測數據的一致性，互換性強(電流、電壓主板通用)，可帶電插拔更換；

⑹ 系統具備故障診斷、數據分析、越限報警；

⑺ 系統測量間隔 24 小時內任意設置；

⑻ 套管監測裝置中預留套管預防性試驗接線端子，預防性試驗時解開接地端子電纜接地端，即可接入試驗儀器做預防試驗工作，試驗結束恢復即可。
