1、概述

無源無線測溫裝置是一款用于中、低壓電力系統(6—35KV)和對溫度有較高要求應用場合的測溫產品。它是集在線溫度測量、數據采集功能于一體的現代化高科技產品。其各項技術指標均能到達國標要求，該測溫裝置能夠在線采集接點溫度（接點數1～12個）。該裝置可提供RS485通訊接口傳輸數據到站端測溫管理裝置或測溫系統主站，支持MODBUS-RTU通訊協議，通訊波特率可設置。在設計上采用了多種抗干擾措施，能夠在電力系統中穩定運行。殼體防護等級IP20，傳感器防護等級IP65。

2、主要功能

1) 多路無線測量溫度實時數據顯示，可接收1～12路接點溫度數據。

2）具有設備參數配置功能，可進行主要參數編程設置。

3) 具有顯示接口和RS485通訊接口，常規為無顯示的測溫終端，可選配溫度顯示儀。

4）數據通訊傳輸功能，所有數據都能通過數據通訊接口傳輸?shù)缴弦患墱y溫裝置或者測溫系統主站。

3、技術參數

1)工作電源：AC/DC 220V。

2)測溫通道：單機系統大支持四通道12個測溫點，標準配置6個測溫點。

3)工作環境溫度：-20℃～+70℃。

4)工作環境濕度：≤95%RH。

5)通訊接口：多路 RS485接口（包括調試、顯示、通訊應用），采用MODBUS-RTU 通訊協議，一個起始位，八個數據位，無奇偶校驗，一個停止位。波特率可設置為1200bps、2400bps、4800bps、9600bps。

6)RS485通訊接口可實現與端測溫管理裝置傳輸數據，遠距離<1000米。

7)觸點溫度測量范圍：-25℃～150℃。

8)溫度精度：≤±2℃。

9)溫度顯示分辨率：0.1℃。

4、產品介紹

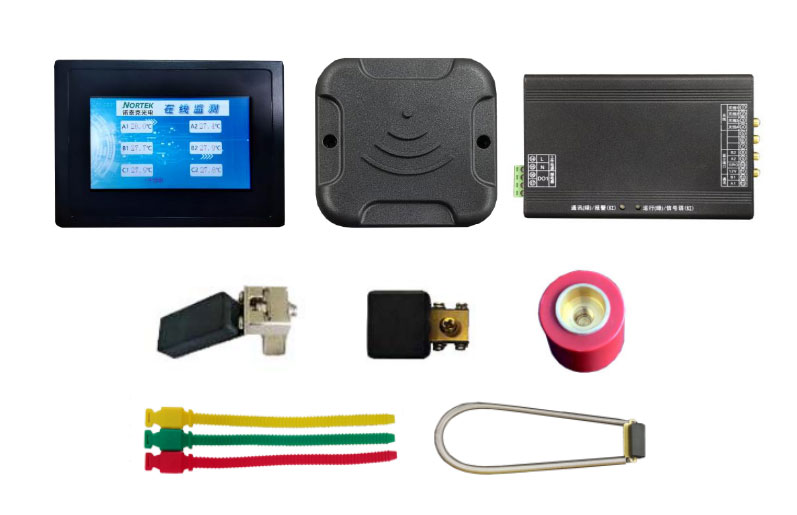

4.1、組成

1) 溫度采集器實現柜內接點溫度無線接收、保存與轉發；

2）溫度傳感器，每臺開關柜內典型配置3路、6路或9路。

3）標配采集器收發天線。

4.3、安裝方式

1）可采用兩點螺絲固定方式和35mm導軌式安裝。

2）溫度采集器安裝于開關柜中，可在144mm孔間距的位置使用Φ3的螺絲或扎帶固定安裝，也可以選擇標準35mm導軌式安裝，將采集器收發天線布置在溫度傳感器安裝位置附近的開關柜內壁，并將天線引線通過線槽引入開關柜儀表室，避免碰觸和接近強電線路，實現采集器通過天線對聲表面波溫度傳感器的無線信號發射和接收。

3）可根據現場的安裝需求和不同的柜體類型，分別選擇單通道的溫度采集或雙通道的溫度采集，每增加一個通道需要多配置一套天線，建議使用雙通道可適用于絕大多數類型的開關柜安裝應用需求。

5、溫度傳感器

溫度傳感器主要使用通用型表帶式、音叉式和梅花頭式三種溫度傳感器，安裝在需要測溫的電氣接點位置，當測量溫度大于設定跳閘和告警值時，測溫系統主站或站端測溫管理裝置將發出相應警告和提示，可外接聲、光報警器實現越限報警的綜合報警提示。

特點及參數：

1.耐溫(-40℃～+250℃)阻燃材料制作塑膠表帶殼體，防水，高溫下不變形、無滴液。

2.無需外置電源供電，無內部電池，無線感知信號測溫，無源無線傳輸。

3.小體積，易安裝，適應多種場景。

4.高達99%的線性度，封裝滿足IP65的高防護等級。

5.極簡結構，高可靠，長壽命（ >10 年）。

4.測溫范圍-20℃～150℃。

6、采集器收發天線

為了便于在高壓環境中使用， 采集器收發天線在保證增益的前提下要盡可能縮小尺寸，尤其是高度，以免影響高壓設備的安全距離。我司專門針對電力設備設計的采集器天線，高度僅有 31mm，可通過螺絲固定或強力磁鐵吸附在開關柜內。

溫度采集器和采集器收發天線在各種類型的開關柜中安裝方式是相近的，都要將采集器收發天線布置在溫度傳感器安裝位置附近的開關柜內壁，而溫度采集器則安裝在開關柜儀表室內。

7、溫度顯示儀

溫度顯示儀的通用參數：
