一、產品簡介
諾泰克光電科技(珠海)有限公司的變壓器繞組光纖測溫系統是專門為直接測量高壓變壓器線圈溫度而設計的光纖測溫系統。變壓器繞組光纖測溫系統為全自主研發產品,能直接、實時、準確地測量變壓器線圈的溫度。

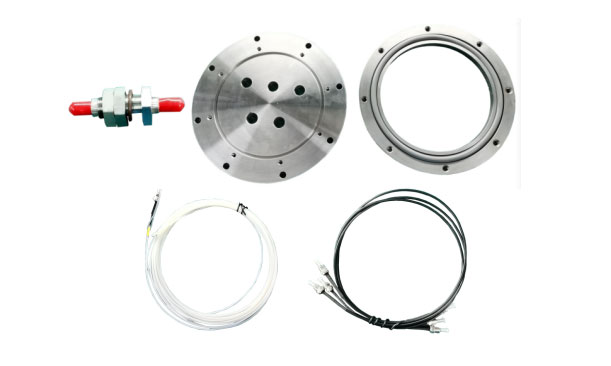

二、產品構成
1. 熒光光纖測溫儀(4,6,8~16通道)
光纖探頭(進口)
貫通器、貫通盤、貫通環
外部延伸光纖
保護箱
部件介紹

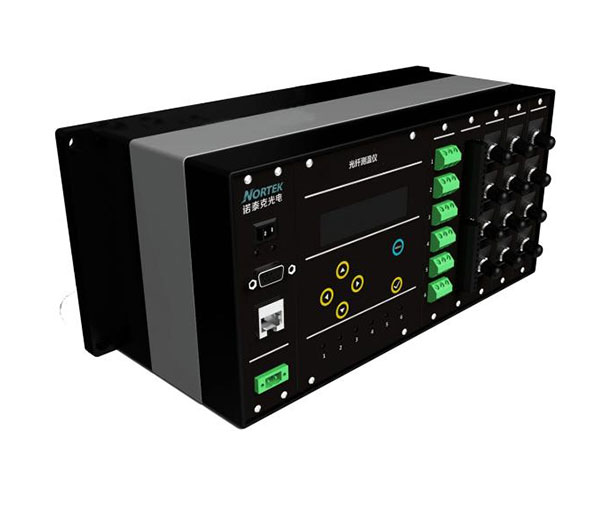

1、光纖測溫儀
多通道繞組熱點溫控儀,適用于輸配電變壓器應用
理想的輸配電變壓器監控儀器
高質量的性能和靈活的安裝選項
可幫助預防變壓器故障
促進冷卻管理
改善實時變壓器負載優化和維護
免疫電磁干擾,射頻干擾和微波輻射
過載情況下,變壓器通常會首當其沖。因此,對變壓器繞組熱點的監控是十分重要的,它能夠保護您的變壓器免于損壞和過度使用。常規方法為模擬或計算這一溫度值,但卻無法精確測量出。想要知道實際溫度值的正確方法是通過實時光纖測量來獲得。
光纖溫度測量系統是熒光測測溫系統中一款高性價比的選擇?;跓晒夤饫w測溫技術,該技術經現場驗證,溫控儀的直接實時溫度測量可解決變壓器和電力事業管理者所面臨的重要問題:安裝簡便,長期使用的可靠性,以及方便的整合到現有設備中。
一款可信賴的多通道溫控器,專為現場部署的平穩
內部參考,確保可靠性;
無漂移,無需校正;
標準Modbus協議;
可選以太網與IEC61850協議;
光源可在變壓器壽命內持續使用;
本地和遠程數據獲??;
可選繼電器和模擬輸出;
液晶顯示器,用戶可為每個光通道自定義描述。
1.2 技術參數
裝置性能 |
|
通道數量 |
1~ 16個 |
溫度范圍 |
-40 ~ + 200℃(可根據要求定制其它范圍) |
精確度 |
±1℃ |
反應時間 |
標準0.5秒 |
測量精度 |
0.1℃ |
光源使用壽命 |
終身 |
EMI/RFI磁化率 |
完全免疫 |
接 口 |
|
顯示器 |
標準液晶顯示屏顯示器 |
探頭信號強度讀取 |
用戶可為每個光通道自定義描述 |
校正 |
完全可追溯 |
環 境 |
|
工作溫度 |
-40-75℃ |
通 訊 |
|
模擬輸出 |
可選4-20mA或0-1mA |
串行輸出 |
標準RS-232和RS-485,以太網可選繼電器 |
Relays |
6個C型SPDT繼電器,5A@250VAC或30VDC,6個繼電器狀態指示器 |
通訊協議 |
標準Modbus,可選DNP3或IEC61850 |
探頭 |
GT-ST |
數據存儲 |
可選 |
電 氣 |
|
輸入電壓 |
24VDC |
過電壓保護 |
3000V |
功率消耗 |
20W |
工作濕度 |
0-99.9%無冷凝 |
2、貫通器、貫通盤、貫通環
貫通盤安裝在油浸式變壓器油箱壁上.貫 通盤使用定制不銹鋼圓盤,屬于測溫系統的一部份.
貫通盤結構上采用通孔設計,方便貫通器 安裝。
規格參數 |
|
尺寸 |
220mm(可根據用戶定制) |
厚度 |
10mm |
材料 |
304 不銹鋼 |
固定方式 |
8*M8 螺紋孔 |
通孔數量 |
1-16 |
3、光纖探頭
光纖探頭安裝在油浸式變壓器內部,探 頭部位通過固定圓盤與絕緣紙進行固定.光纖使用雙層 PTFE 保護套管,保護套管上滲油結構設計.
規格參數 |
|
溫度范圍 |
-40℃~200℃ |
分辨率 |
0.1℃ |
準確度 |
±1℃ |
接頭形式 |
ST |
光纖型號 |
300um |
探頭長度 |
2~8m |
光纜直徑 |
2.0mm |
固定盤大小 |
Ø5mm (可定制) |
