1.適用范圍
主要應用于高壓開關柜、新能源箱變、GIS等局部放電的整體監測。
2.方案介紹

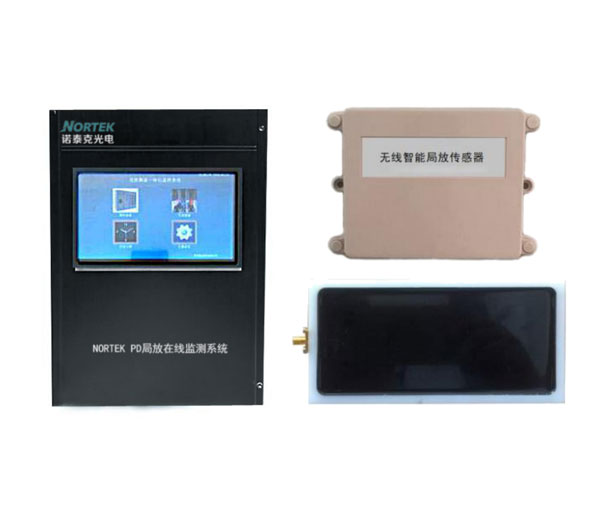

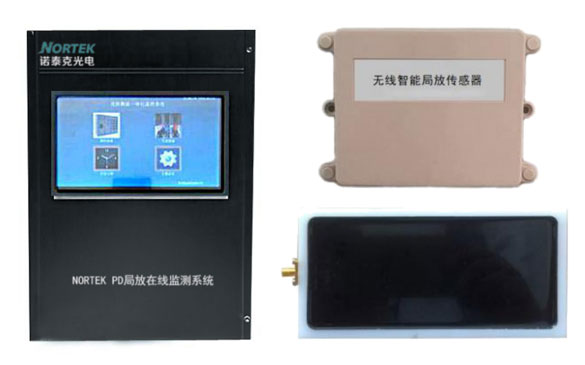

2.1局放在線監測選型方案一：超聲波+地電波二合一傳感器、局放數據接收器、局部放電在線監測裝置、后臺系統及軟件；
2.2局放在線監測選型方案一：特高頻+超聲波二合一傳感器、局放數據接收器、局部放電在線監測裝置、后臺系統及軟件；
2.3 局放在線監測選型方案一：空間特高頻+超聲波+地電波傳感器、局放數據接收器、局部放電在線監測裝置、后臺系統及軟件；
3.產品功能
|
傳感器類型 |
內置型超聲波傳感器、地電波傳感器，監測開關柜內局部放電情況。 |
|
指示功能 |
面板狀態指示燈實時顯示裝置當前的工作狀態。 |
|
通訊功能 |
約500米范圍內近程無線通訊功能。 |
4.技術指標
|
局放監測 |
地電波 |
測量范圍 |
0～60dBmV |
|
測量信號帶寬 |
3～100MHz |
||
|
輸入阻抗 |
50Ω |
||
|
超聲波 |
測量范圍 |
0～60dBμV |
|
|
諧振頻率 |
40kHz |
||
|
線性度誤差 |
≤10% |
||
|
特高頻 |
頻率范圍 |
300~1500MHz |
|
|
工作環境 |
溫度 |
-20℃～80℃ |
|
|
濕度 |
≤95%RH |
||
|
數據輸出 |
無線傳輸 |
正常應用環境下通訊距離可達500米 |
|
|
電源 |
工作電源輸入 |
3.6V（電池供電） |
|
