一、概述

       NORTEK FRT變壓器快速變比測試儀, 是我公司自主研發的新一代智能型產品，儀器采用當今流行的ARM處理器，168M主頻128M內存可擴充4G存儲卡。液晶采用7寸高清彩色觸摸屏，結合emwin顯示界面，使儀器界面友好操作簡單，可全觸屏操作無需鍵盤。儀器可支持?jǐn)?shù)據庫并可通過優盤導出或通過數據線傳至后臺電腦。

       該儀器電路設計精巧，思路獨特，使得其性能優越，功能強大，體積小，重量輕。該儀器內部采用程控信號源，可輸出單相、兩相或三相標準正玄波信號或高頻信號，輸出相位頻率可任意調節。尤其適用于特種變壓器的變比測試，如Z型變壓器、整流變壓器、斯科特或逆斯科特變壓器等。儀器采用本公司研制的新型算法可在無需調整三相電源平衡時測量三相變壓器變比并可保證測量精度，測試速度快，可在3秒左右測出變比及接線方式。

二、型號對應表

三、功能特點

1、全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。

2、可自動測量三相、單相變壓器變比，并可計算變比誤差。

3、內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。

4、可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了，儀器自帶自校功能，可根據自校結果判別測試線或儀器故障。

5、可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。

6、可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。

7、完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。

8、體積小，重量輕，測量準確，速度快（約3秒測試完成）。

9、可存儲或打印全部測量結果，儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。

10、采用7寸真彩觸摸屏操作，emwinGUI界面，支持漢字輸入，操作簡單方便。不掉電日歷，時鐘功能，可隨時存儲測試時間。

11、可支持藍牙或串口打印機現場打印記錄。

四、技術指標

1、變比測量范圍： 0.5－20000

2、變比測量精度：0.1%（0.8-5000），0.2%（5001-20000）

3、輸入電壓：160V、80V、40V、24V、12V五檔可選。

4、工作電源：AC220V±15%。

                 可選配內置鋰電池DC9.0V-12.6V，電池標稱容量2600mAH，電池可連續工作時長約4個小時。

5、工作溫度：-10℃～50℃

6、環境濕度：≤90%RH

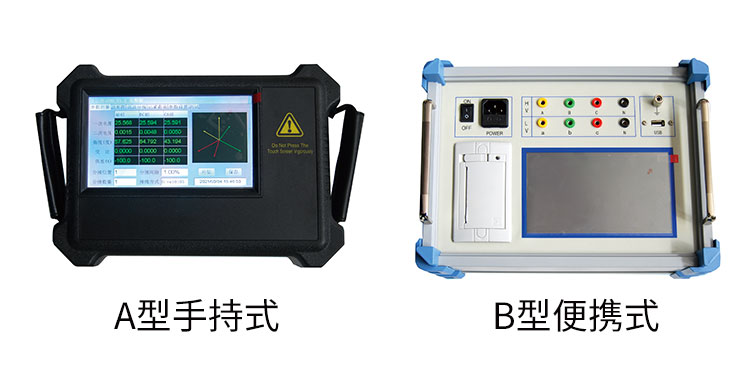

7、體       積 ： 270mm×190mm×70mm （A型）

                   300mm×220mm×140mm（B型）

8、重       量 ：2kg(不包括測試線)
