一、概述

在電力系統中，電流互感器（簡稱CT）是將大電流變成規定小電流的設備，廣泛應用于一次測量、控制和保護。它是電流表、電度表和電流控制系統不可少的配套元件。CT正常工作時，二次側處于近似短路狀態，輸出電壓很低，但在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流、一次負載短路電流等），就會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，還會使CT過激而燒損，甚至危及工作人員的生命。

針對上述情況，我公司研制出新型的CTB系列電流互感器二次過電壓保護器，用于各種 CT二次側的異常過電壓保護。它固接于CT二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當發生異常過電壓時，保護器瞬間動作限壓、延時短路并發出信號。它能夠有效防止因CT二次過電壓而引起的嚴重電力事故。

二、性能特點

智能處理，防止人工誤操作。

抗干擾能力強，不會因干擾產生誤動。

漏電流?。ㄐ∮?毫安），不影響CT正常工作。

保護動作快（小于10毫秒）。

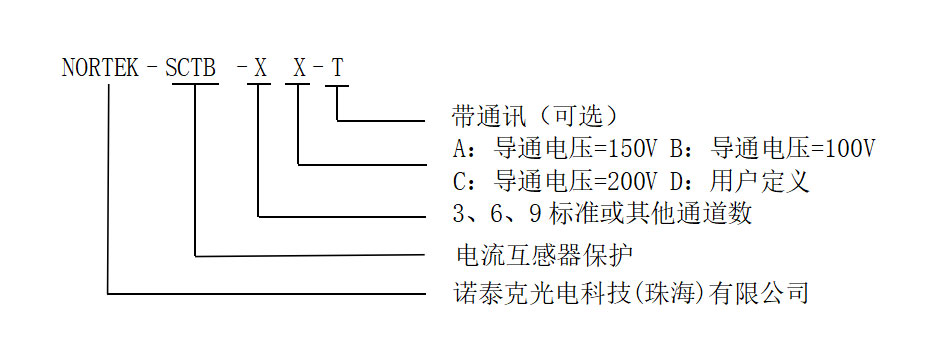

三、選型

四、技術參數

正常漏電流IL 20V：≤1mA

導通電壓UC：160V±10%（UC可根據用戶要求）

導通時間：≤10ms

CT保護容量：AC 220V/5A；50A/10ms

繼電器接點容量：AC 220V/5A

復位方式：上電自動“復位”

抗干擾：4.4kV/m

耐壓：AC 2.5kV

五、訂貨須知

產品型號、名稱及訂貨數量。

通道數量及導通電壓。

是否帶有通信功能。

其他特殊要求。
